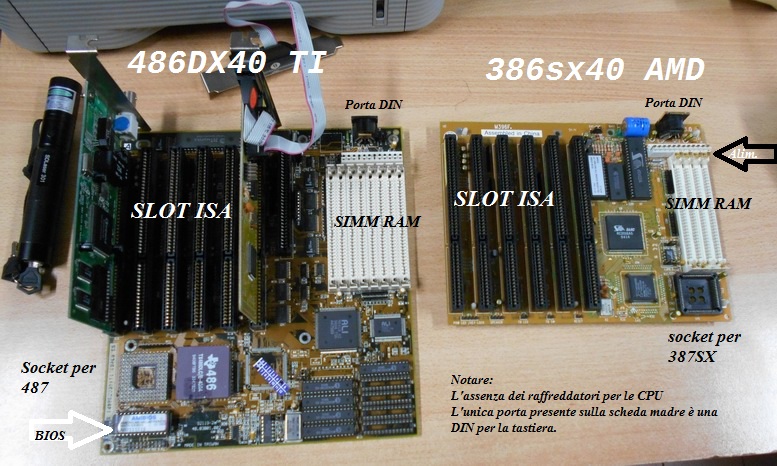

Vecchie motherboards (primi anni '90)

E' indispensabile inserire nella motherboard almeno una scheda figlia video e una scheda  Multi I/O (seriale, parallela, dischi IDE e floppy) altrimenti il PC è inutilizzabile

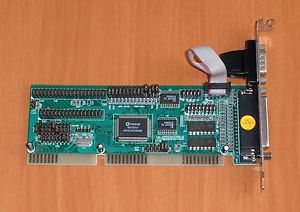

Scheda ISA Multi I/O (seriale, parallela, IDE floppy...)

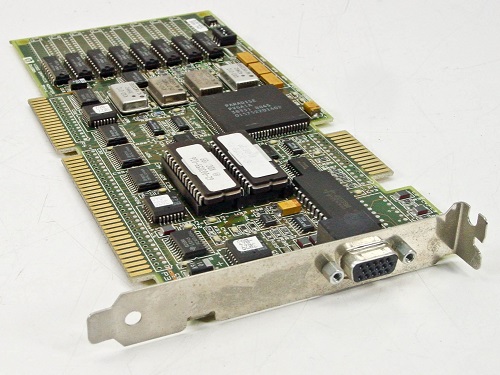

Scheda figlia VGA ISA (aveva BEN 265KB di memoria!!!!!)

Il 386 fu il primo microprocessore Intel a 32 BIT.
Il 386SX (SX stava per sixteen) era un 386 (32 bit) con bus di memoria a soli 16 bit (quindi "strozzato")
Il 386 con bus di 32 bit si chiamava 386DX

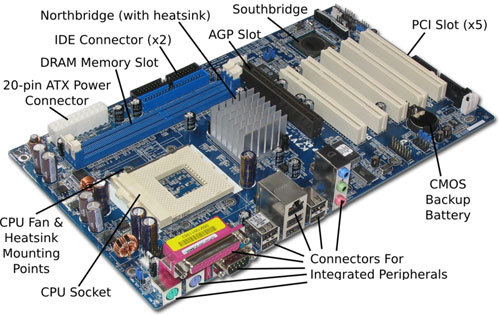

In generale una MB è fatta così.

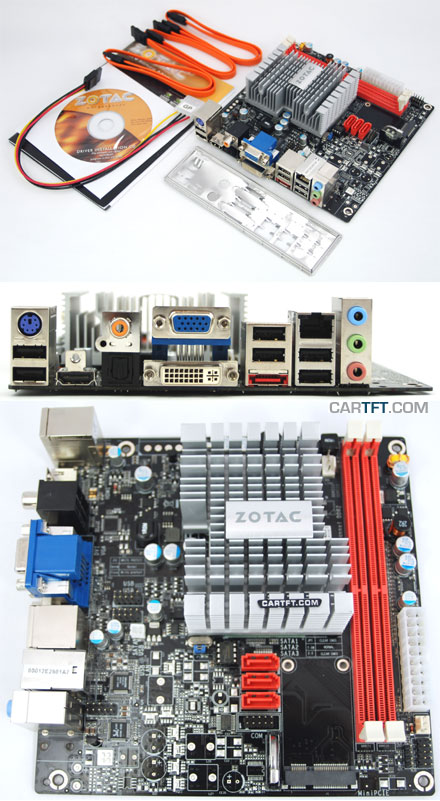

Ecco, per contrasto una motherboard attuale superintegrata con praticamente tutte le periferiche integrate e quasi priva di slot di espansione per schede figlie.

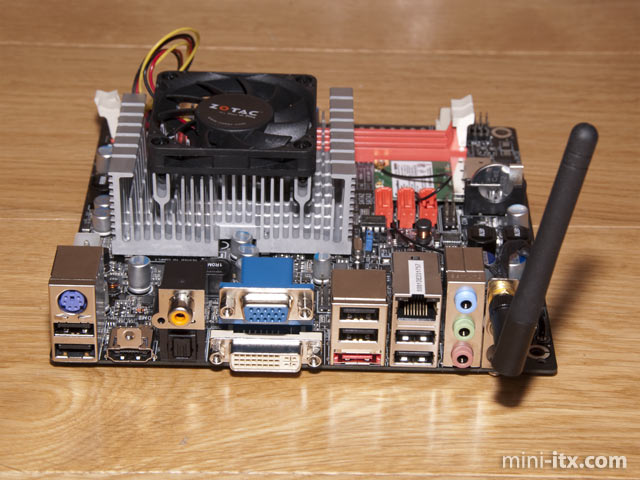

E' una MB Mini ITX del 2013 (17 per 17 cm) con le seguenti circuiterie e porte integrate:

• miniDIN per tastiera? mouse?
• 4 porte USB2 (ce ne sono altre sei sulla MB)

• porte video HDMI, VGA e DVI!!!!!
• porta video analogico per TV (quella coassiale gialla)
• porta ottica audio SPDIF
• porta E-sata per dischi esterni

• tre porte miniJack audio porta wifi con antenna.
• porta Rj45 LAN gigabit

• processore Intel Atom 1.6Ghz
• tre porte sataII
• funziona anche FANless

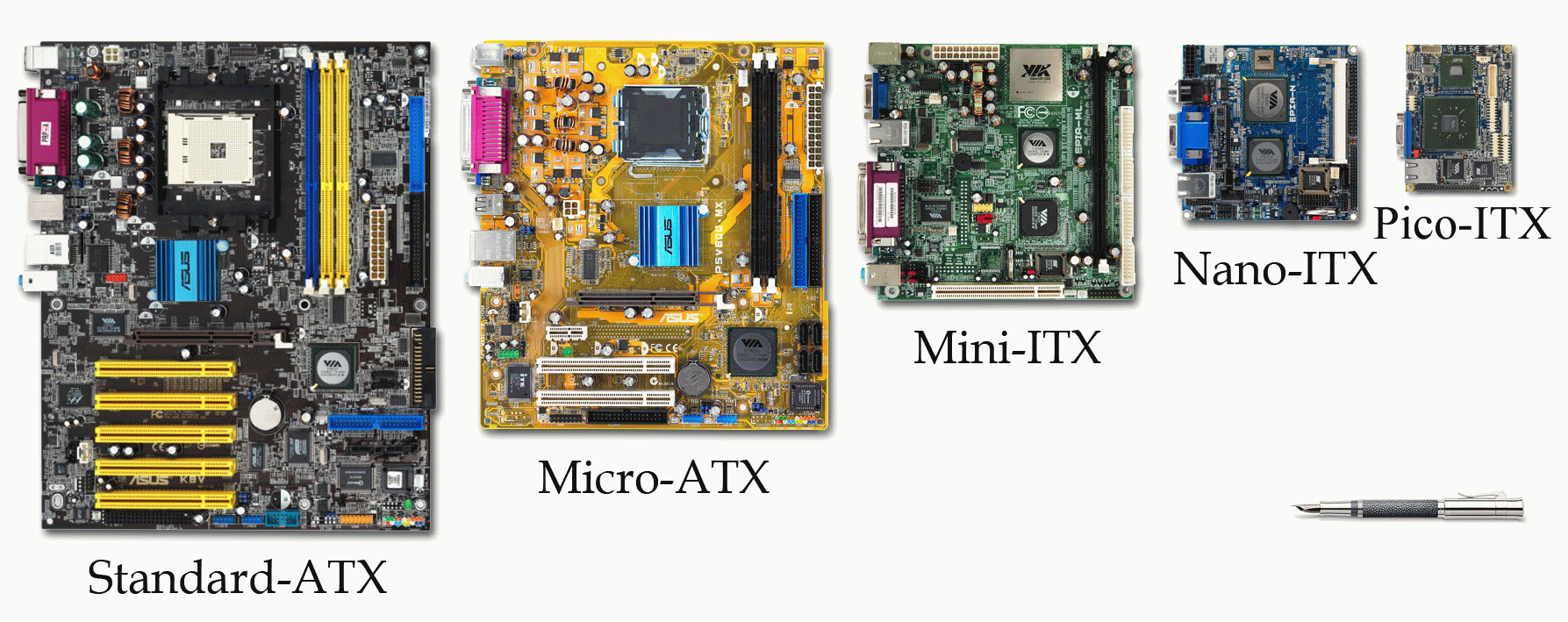

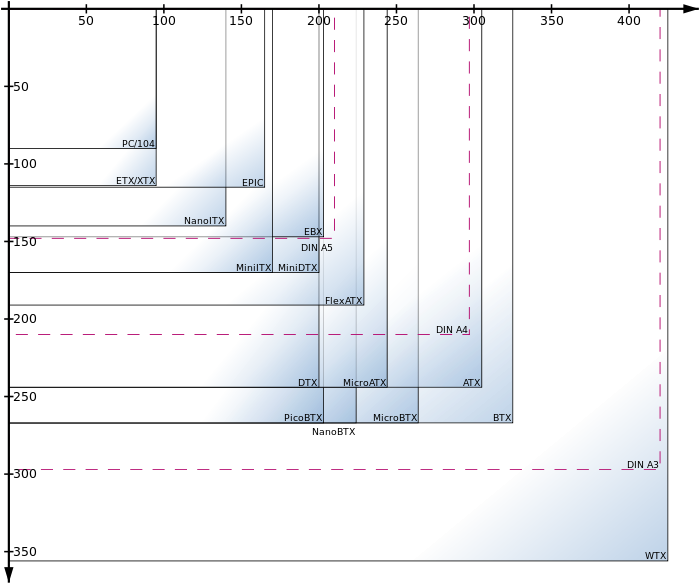

Ecco i tipici formati (form factor) delle motherboard.



Come si vede più è grande la scheda più slot (per RAM e I/O) ci sono.

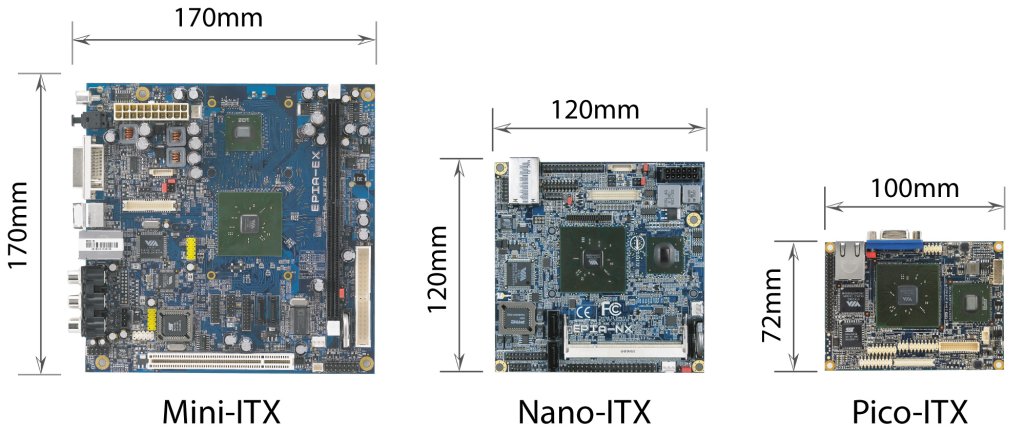

Per chi vuole schede X86 piccole si parte da Mini ITX e si scende.....

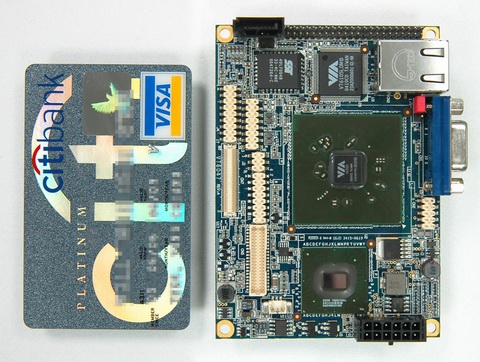

Ecco una PICO ITX vicino ad una carta di credito!!

Case che producono o producevano processori compatibili X86 sono: AMD, Cyrix,  Texas Instruments, VIA....
La voce della wikipedia non ha la traduzione in Italiano....
Dove le CPU sono "zoccolate" lo zoccolo (ssocket) è di tipo ZIF (Zero Insertion Force)
